Beschreibung
EAI-Frankreich Antriebswelle rechts vorne für HONDA CIVIC VII Coupe (EM2) Baujahr 2001 bis 2005, HONDA CIVIC VII Hatchback (EU, EP, EV) Baujahr 2000 bis 2005 und HONDA CIVIC VII Stufenheck (ES, ET) Baujahr 2000 bis 2005, insgesamt 8 Fahrzeugausführungen. Passend zu den OE-Nummern HONDA 44305S5AJ00, HONDA 44305S5DA01 und HONDA 44305S5DA01A sowie 5 weiteren. Technische Daten: Länge 610 mm, Außenverzahnung Radseite 26, Durchmesser 1 82 mm, Außenverzahnung Differenzialseite 25.
| Hersteller | EAI |
|---|---|
| Lieferumfang | 1 Stück |
| Einbauseite | Rechts |
|---|---|
| Qualität | PJ |
| Hersteller | EAI-Frankreich |
| Artikelnummer | 2770043847 |
| Herstellernummer | T98352A1 |
| EAN | 3596400282506 |
| Zustand | Neu |

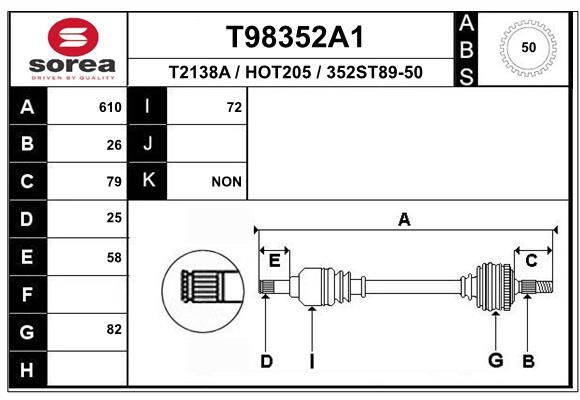

Technische Daten
| Länge | 610 mm |
|---|---|
| Außenverzahnung Radseite | 26 |
| Durchmesser 1 | 82 mm |
| Außenverzahnung Differenzialseite | 25 |
| Durchmesser 2 | 72 mm |
| Zähnezahl ABS-Ring | 50 |
EAI-Frankreich
EAI-Frankreich T98352A1 Antriebswelle
108,47 €inkl. 19 % MwSt., zzgl. 11,29 € Versand
PayPalVorkasse / Überweisung
VersandZurzeit nicht lieferbar
30 Tage Rückgabefreiwilliges Rückgaberecht, dazu 14 Tage gesetzlicher Widerruf
Retoure nach Deutschlandkein Auslands-Rückversand
Sichere BezahlungPayPal oder Vorkasse per Überweisung
OE-Nummern & Vergleichsnummern
Vergleichsnummern dienen nur dem Vergleich. Dieses Teil ist ein Qualitäts-Nachbau und kein Originalteil des Fahrzeugherstellers.
OE-Nummern (1 Hersteller, 8 Nummern)
HONDA
- 44305S5AJ00
- 44305S5DA01
- 44305S5DA01A
- 44305S5DA51
- 44305S6A950
- 44305S6DE51
- 44305S6DE71
- 44305S6DG50
Vergleichsnummern (4 Marken, 29 Nummern)
EAI
- T98352A1
HART
- 223097
- 223268
NTY
- NPWHD031
- NPWHD040
PASCAL
- G24008PC
Weitere Vergleichsnummern
- 13D0434
- 13D0434R
- 18042411
- 3386450
- 3386500
- 352ST8950
- 38642
- 38650
- 5011282
- 7023Z
- 93120AT
- 98167AT
- DA569414
- H2147
- HO147
- HO169AR
- HO169ARSF
- HO171AR
- HO2147
- HO247
- HOT205
- SKDS0210466
- T2138A
Dieser Artikel ist passend für folgende Fahrzeuge: (8 Fahrzeuge)
HONDA 8 Fahrzeuge
| Einschränkungen | Fahrzeug | Plattform | Motor | Typ | Aufbau | Baujahr | KW/PS/ccm | KBA |
|---|---|---|---|---|---|---|---|---|
| Einbauposition: Vorderachse rechts · Getriebeart: Schaltgetriebe · Brems-/Fahrdynamik: für Fahrzeuge mit ABS · Antriebswelle: mit ABS-Ring | HONDA CIVIC VII Coupe (EM2) | EM2 | D16V1 | 1.6 i (EM1) | Coupe | 2001 – 2005 | 81 / 110 / 1590 | |
| Einbauposition: Vorderachse rechts · Getriebeart: Schaltgetriebe · Brems-/Fahrdynamik: für Fahrzeuge mit ABS · Antriebswelle: mit ABS-Ring | HONDA CIVIC VII Coupe (EM2) | EM2 | D17A8 | 1.7 i (EM2) | Coupe | 2001 – 2005 | 88 / 120 / 1668 | 1153/315 |
| Einbauposition: Vorderachse rechts · Getriebeart: Schaltgetriebe · Brems-/Fahrdynamik: für Fahrzeuge mit ABS · Antriebswelle: mit ABS-Ring | HONDA CIVIC VII Coupe (EM2) | EM2 | D17A9,D17A5 | 1.7 i VTEC (EM2) | Coupe | 2001 – 2005 | 92 / 125 / 1668 | 1153/316 |
| Einbauposition: Vorderachse rechts · Getriebeart: Schaltgetriebe · Brems-/Fahrdynamik: für Fahrzeuge mit ABS · Antriebswelle: mit ABS-Ring | HONDA CIVIC VII Hatchback (EU, EP, EV) | EP, EU, EV | D14Z6,D14Z5 | 1.4 iS (EP1, EU5, EU7) | Hatchback | 2000 – 2005 | 66 / 90 / 1396 | 2131/3442131/3477100/527 |
| Einbauposition: Vorderachse rechts · Getriebeart: Schaltgetriebe · Brems-/Fahrdynamik: für Fahrzeuge mit ABS · Antriebswelle: mit ABS-Ring | HONDA CIVIC VII Hatchback (EU, EP, EV) | EP, EU, EV | D14Z6 | 1.4 i (EP1, EU7) | Hatchback | 2001 – 2005 | 55 / 75 / 1396 | |
| Einbauposition: Vorderachse rechts · Getriebeart: Schaltgetriebe · Brems-/Fahrdynamik: für Fahrzeuge mit ABS · Antriebswelle: mit ABS-Ring | HONDA CIVIC VII Hatchback (EU, EP, EV) | EP, EU, EV | D16V1,D16W7 | 1.6 i (EP2, EU8, EU6) | Hatchback | 2001 – 2005 | 81 / 110 / 1590 | 2131/3452131/3487100/528 |
| Einbauposition: Vorderachse rechts · Getriebeart: Schaltgetriebe · Brems-/Fahrdynamik: für Fahrzeuge mit ABS · Antriebswelle: mit ABS-Ring | HONDA CIVIC VII Stufenheck (ES, ET) | ES, ET | D14Z5 | 1.4 (ES4) | Stufenheck | 2000 – 2005 | 66 / 90 / 1396 | 7100/529 |
| Einbauposition: Vorderachse rechts · Getriebeart: Schaltgetriebe · Brems-/Fahrdynamik: für Fahrzeuge mit ABS · Antriebswelle: mit ABS-Ring | HONDA CIVIC VII Stufenheck (ES, ET) | ES, ET | D16W7 | 1.6 (ES5) | Stufenheck | 2001 – 2005 | 81 / 110 / 1590 | 7100/530 |
Hersteller & Sicherheit
| Marke | EAI-Frankreich |
|---|---|
| Inverkehrbringer und verantwortliche Person in der EU Art. 16 und 19 der Verordnung (EU) 2023/988 |
Karosserieteileshop 24 UG (haftungsbeschränkt) Bloaschütz 30 D-02625 Bautzen, Deutschland E-Mail: shop@partoso.com |
| Hersteller der Marke |
SOREA S.A.S 45 CHEMIN DE L'ARPS 26190 SAINTE EULALIE EN ROYANS, FR |
| Sicherheitshinweise | Sicheres Produkt gemäß GPSR. Die Montage gehört in eine Fachwerkstatt und hat den Vorgaben des Fahrzeugherstellers zu folgen. Das Teil ist nur für den vorgesehenen Zweck zu verwenden. Bitte vor dem Einbau auf Transportschäden prüfen. |
